CIS-DCML-FAR1

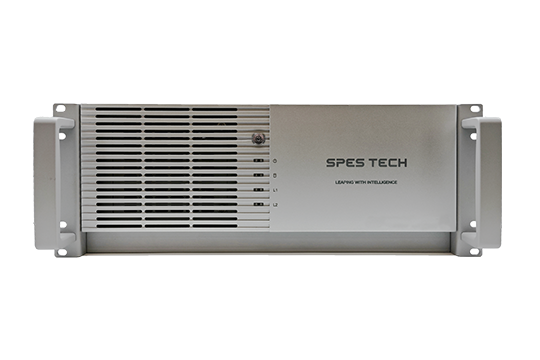

· 4U Rack-mount PC
· Intel® 10th/11th Generation CoreTM /Pentium®/Celeron LGA 1151 Socket Processors with TDP up tp 125W
· DDR4 2666/2933 MHz 288-pin DIMM x4 Max to 128GB(32GB per DIMM)
· DP++, HDMI, VGA
· 4 x USB 3.2(Gen2), 2 x USB3.2(Gen 1),2× USB 2.0
· 2 x PCIe x16(Gen3), 2 x PCIe x 4(Gen3), 2 × PCle x 1(Gen1), 1×PCl
· OS Recovery
· TPM Module
· 16-bit Programmable GPIO
· KB lock, Case open
· 1250W ATX Power MAX

选择产品资料

下载
系统
处理器 支持Intel® 10th/11th generation Core™ i9/i7/i5/i3/Pentium®/Celeron® processor（up to 125W）
芯片组 Intel® Q470 Chipset
内存 DDR4 2666/2933 MHz 288-pin DIMM x4Max to 128GB（32GB per DIMM）
图形 Intel® Integrated Graphics
操作系统 Windows 10 64bit; Linux
看门狗定时器 System reset，programmable 255 levels timer interval， from 1~255 sec/min
内部扩展接口
扩展插槽

2x PCIe x16 (Gen3) , 2 x16 slot, only support 1x16 or 2x8;

2x PCIe x4（Gen3）; 2×PClex1（Gen1）

1x PCI
前部I/O
开关 /LED

1 x power button, 1 x OS Recovery button，

1 x Power LED

1 x HDD LED

2 x LAN LED
USB 2 x USB 2.0
可扩展 2×5.25"光驱位
风扇 1×12025 系统风扇（可抽拉替换式过滤网）
后部 I/O
网口 2 x RJ45 ；
Controller1 Intel® I210-AT GbE (10/100/1000 Mbps)
Controller2 Intel® I219-V GbE (10/100/1000 Mbps)
显示 1 x VGA: max resolution up to 1920 x 1200@60Hz
1 x HDMI: max resolution up to 4096 x 2160@30Hz
1 x DP++: max resolution up to 4096 x 2304@60Hz
支持三屏异显
串口 1 x COM (RS232/422/485 auto-flow)， 带有 5V/12V power，默认无供电
USB 4 x USB3.2（Gen2）
2 x USB3.2（Gen1）
2 x USB 2.0
音频 1 x Line-out，1 x Mic-in，选配 , 默认不上件
风扇 1 x 8025 system fan
内部 I/O
扩展接口 1 x Full-size Mini-PCIe Slot
1 x M.2 2280 slot SSD(SATA/PCIex4 NVMe)
串口 1 x COM(RS232/422/485 auto-flow)pin header, 支持5V/12V供电, 默认无供电
4 x COM (RS232) pin header
USB 1 x Vertical USB 2.0 type A
2 x USB 2.0 （2.54mm pitch）
2 x USB3.2（Gen1）pin header
SATA 4 x SATA 3.0 (up to 6Gb/s)，支持RAID 0，1，5，10
GPIO 1 x 16bit programmable GPIO，default 为 8in/8out
SIM 卡 1 x SIM Card Slot
音频 1 x Front Audio (Line-out/Mic-in) 默认不上件
SMBus 1 x SMBus connector
LPT 1 x LPT connector
PS/2 1 x PS/2 connector 6pin
FAN

1 x CPU fan（4Pin support smart fan）

2 x System fan（4Pin support smart fan）, BIOS侦测风扇状态
Remote SW 1 x 2pin pin header
OS Recovery 1 x OS recover pin header
Case open 1 x Case open pin header
安全 1 x TPM 2.0 pin header
LAN LED 1 x LANLED connector （pitch 2.54）
Front Panel

1 x Front panel（2 x 5 pin connector）

包含开关，reset，power/HDD LED
电源
电源输入 ATX power
电源功率 300W / 500W / 650W / 850W /1250W ATX power, support Redundant Power System
接口 24Pin ATX power，8Pin ATX 12V power
环境 Environmental
操作温度
OperatingTemp		 0℃ ~ 40℃（HDD）
存储温度
Storage Temp		 -40°C ~ 60°C
操作湿度 Operating Relative Humidity 40℃ 95%RH（HDD）
存储湿度Storage Relative Humidity 60℃ 95%RH, 非凝结状态Non-condensing
随机振动 Random Vibration 5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation
正弦振动 Sine Vibration 5~500Hz, 2G Non-operation
机械冲击 Shock Operation: 10G@11ms ； Non-operation: 30G@11ms
机构
尺寸 512 x 482 x 177 mm
安装方式 Mounting 上架式（Rack-Mount）
认证 Certification
安规认证 CCC

销售型号 Sales Model
销售型号 CIP-DQ47-FAR1
